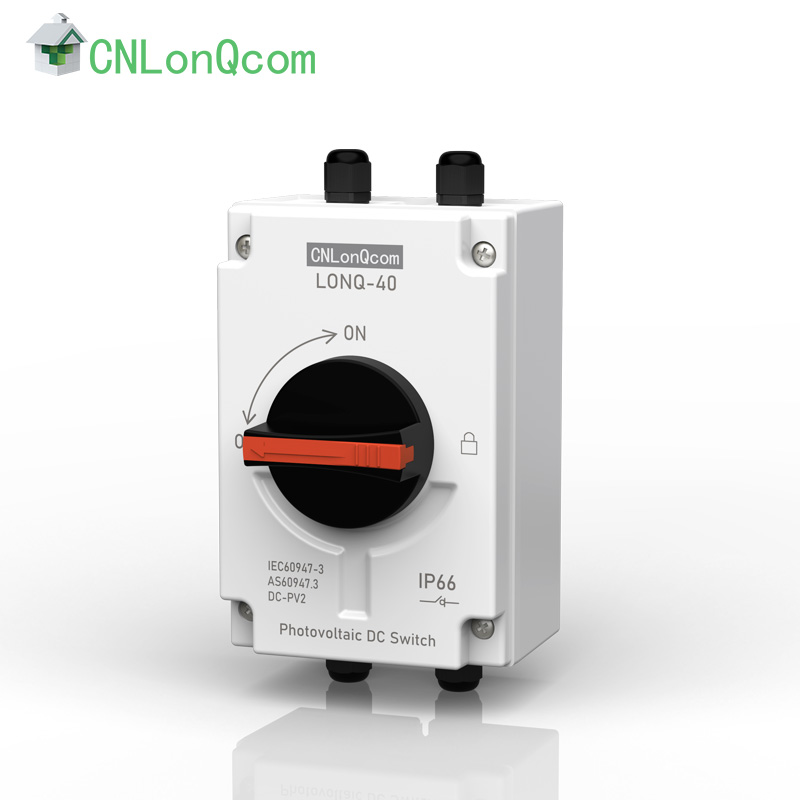

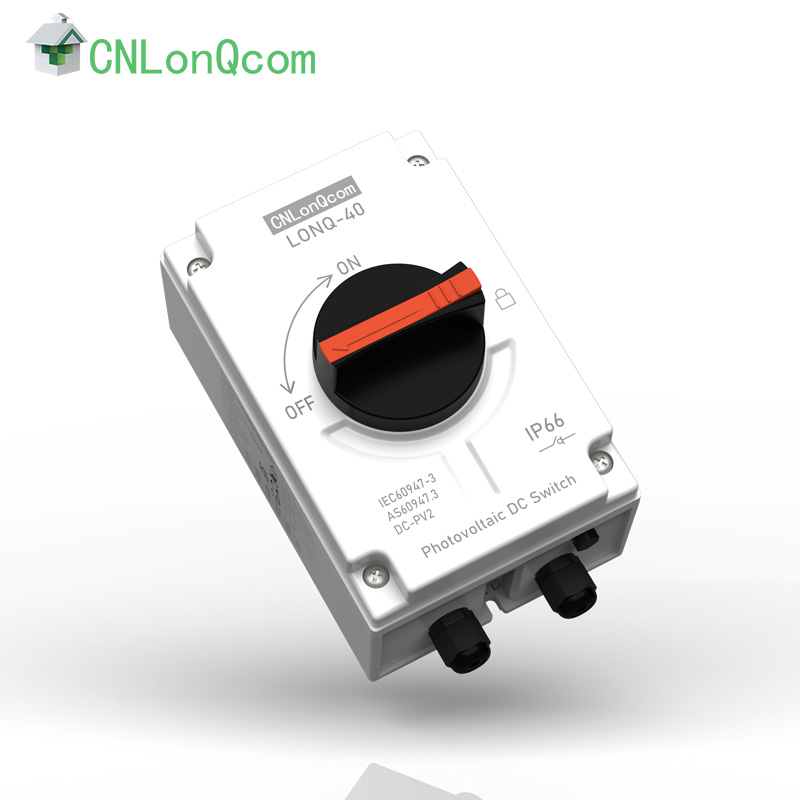

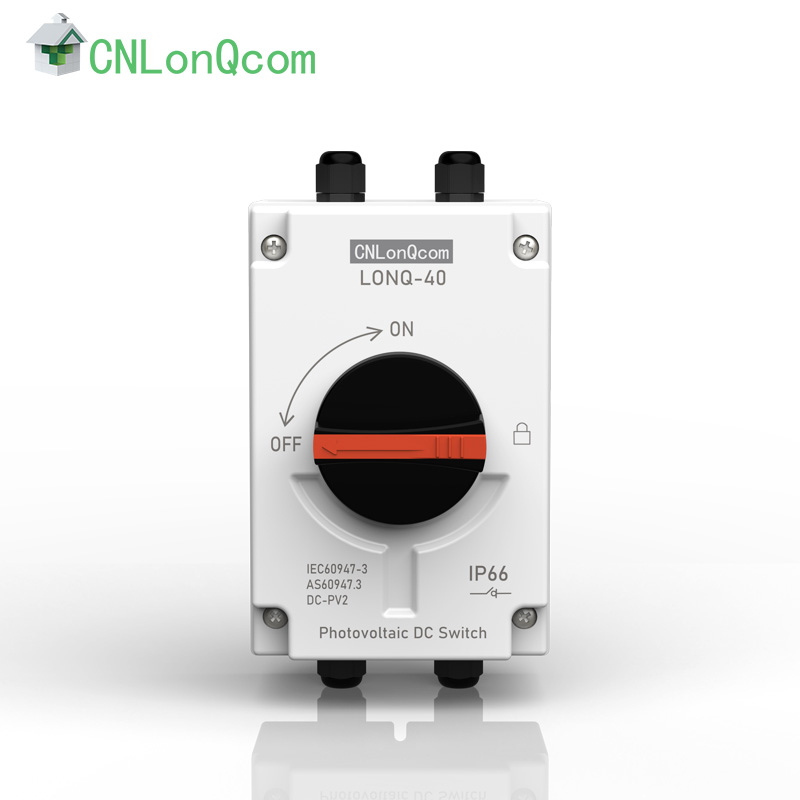

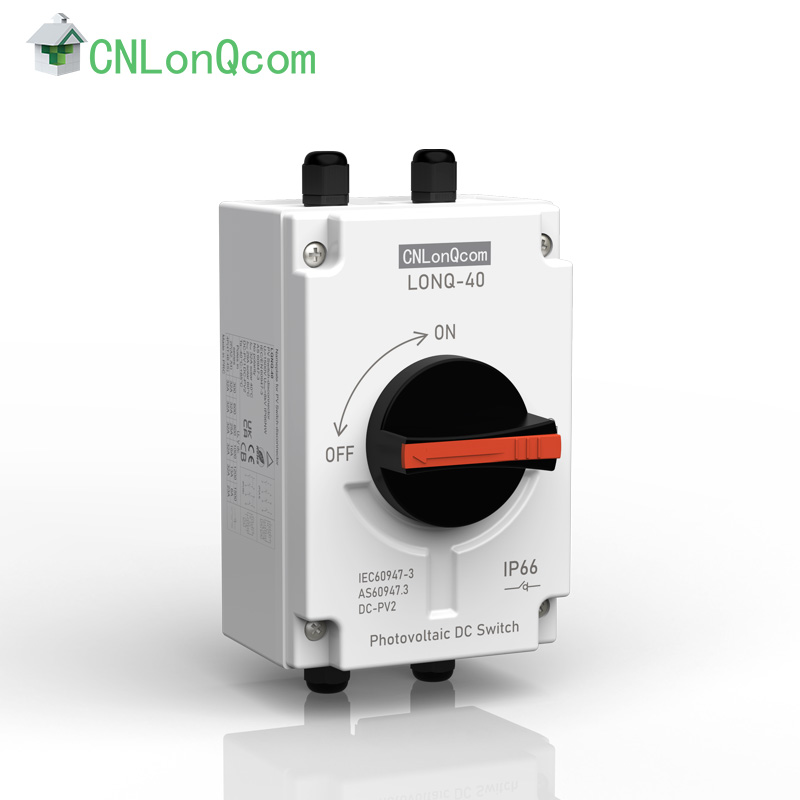

CNLonQcom yra profesionalus fotovoltinės energijos paskirstymo sistemose naudojamų PV perjungiklių 1500V 32A su M12 gamintojas ir tiekėjas.
Pagrindiniai parametrai | vienetas | LONQ-40 | |
Nominali izoliacijos įtampa | Ui | V | 1500 |
Nominali šiluminė srovė | Ith | A | 32 |
Nominalioji impulsų atsparumo įtampa | Ump | V | 8000 |
Nominali trumpojo jungimo galia | lcw | A | 1000 |
Maksimalus kabelio skerspjūvis (įskaitant trumpiklį) |
|
|
|
Tvirtas arba standartinis | mm2 | 2,5-6 | |
Lankstus | mm2 | 2,5-6 | |
Lankstus (+ kelių gyslų kabelio galas) | mm2 | 2,5-6 | |
Sukimo momentas |
|
|
|
Priveržimo momento gnybtų varžtai M4. | Nm | 1,2-1,8 | |
Priveržimo momento korpuso tvirtinimo varžtai | Nm | 1,5-2,0 | |
Sukimo momento rankenėlės sraigtai | Nm | 0,5-0,7 | |
Sukimo momento įjungimas arba išjungimas | Nm | 0,9-1,3 | |
Laidų sukimo momentas ant pagrindo | Nm | 1,1-1,4 | |
Bendrieji parametrai |
|
|
|
Rankenėlių padėtys |
|
IŠJUNGTA 9 val., ĮJUNGTA 12 val | |
Mechaninis gyvenimas |
|
10000 | |
DC polių skaičius |
|
2 arba 4 | |
Darbinė temperatūra |
|
-40 iki +85 | |
Laikymo temperatūra |
|
-40 iki +85 | |
Užterštumo laipsnis | ℃ | 2 | |
Viršįtampio kategorija | ℃ | III | |
Veleno ir tvirtinimo IP reitingas nul |
|
IP66 |
ELEKTROS SCHEMA
Mažas tūris
Ugniai atspari medžiaga
lp66
Flying Fox Short
Užbaigti Priedai
-40 ℃ ~ + 85 ℃ Aplinkos temperatūros diapazonas
Nepoliarinis dizainas
Bandymas Atitinka AS 60947.3:2018, EN IEC 60947-3 :2021,Naudojimo kategorija: DC-PV2 | stulpas | Stygų Nr | Dalies numeris | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Tipas |
PEDSC100R/120R | Kontaktai Laidų schema | Perjungimo pavyzdys |
2 polius | 2 |
|
|
4 polius | 4 |
|
|
4 polių su įėjimu ir išėjimu viršuje | 4T |
|
|
4 polių su įvesties ir išvesties apačia | 4B |
|
|
4 polių su įėjimu viršuje Išvesties apačioje | 4S |
|
|
