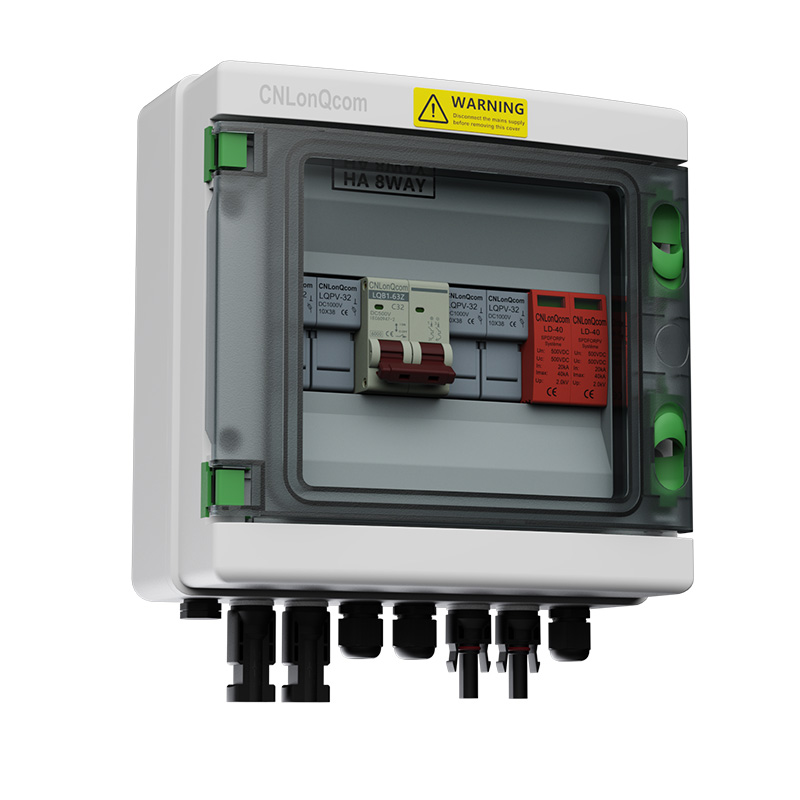

„PV Combiner“ 2 langelis 1 iš DC500V

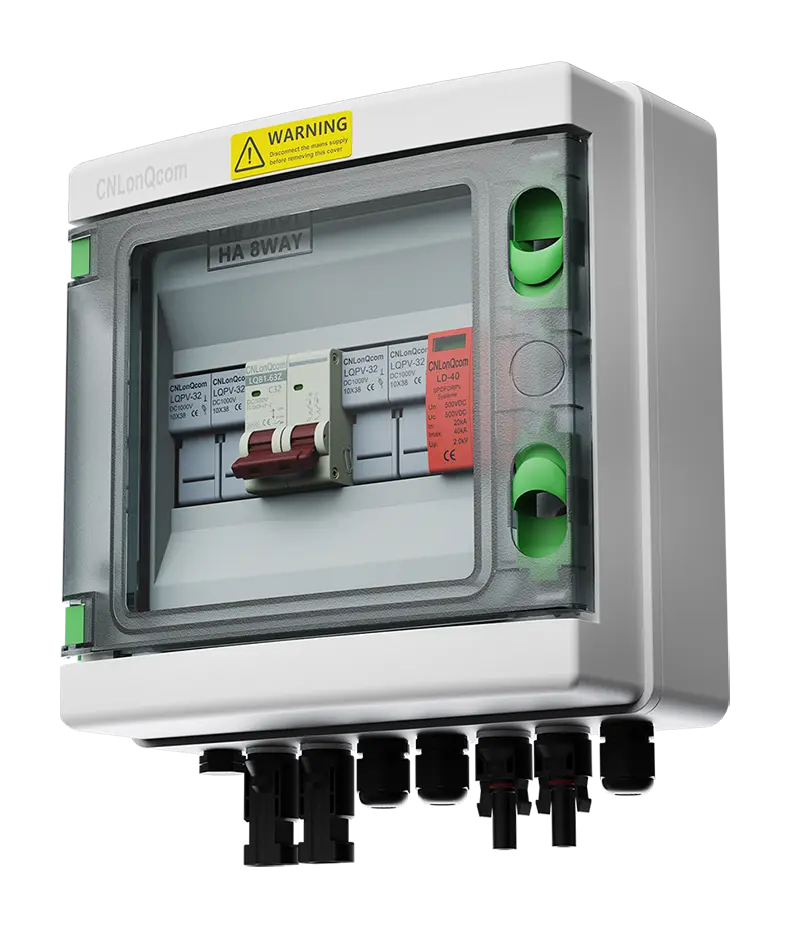

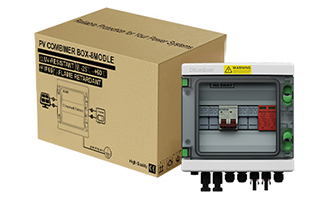

„CNLONQCOM IP65 PV Combiner“ 2 langelis 1 iš DC500V/600 V/800 V su grandinės pertraukikliu ir viršįtampio apsauga bei saugiklis lauko saulės kolektorių DC sistemoms, RV, namai, valtys
● Įvertinta įtampa: DC500V/600 V/800 V.
● Įvertinta srovė: 6/10/16/20/25/32/40/50/63a
● eilutė: 2in 1out
● Maksimali įvesties srovė vienai eilutei: 6/10/16/20/25/30a
M
● Jungtis: MC-4 arba PG
● Standartas: IEC60269-6, IEC60947-2, IEC61643-1
● Būsto medžiaga: PC+abs
● Sertifikatas: CE, IP65, ROHS, ISO9001

Modelis:LQX H2/1B.8 DC500V/600V/800V

Siųsti užklausą

Prekės aprašymas

Techniniai duomenys
Modelis	LQX H2/1B.8 DC500V/600 V/800V
Tipas	MCB, SPD ir FUSE
Styga	2 per 1
Įvertinta įtampa UE (V)	DC500/600/800
Maksimali įvesties srovė kiekvienoje eilutėje (a)	10/10/20/20/30/30 neprivaloma
Maksimali išvesties srovė kiekvienoje eilutėje (a)	10/16/20/25/32/40/50/63/80/125
Kokybės sertifikatas	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standartas	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatiūrinis grandinės pertraukiklis (MCB)		Viršįtampio apsauga (SPD)
Kadro laipsnio įvertinta srovė (a)	63/125	(8/20) JAV (ka)	20
Įvertinta srovė (a)	10/16/20/25/32/40/50/63/80/125	IMAX (8/20) JAV (KA)	40
Įvertinta įtampa UE (V)	DC500/600/800	Įvertinta įtampa UE (V)	DC500/600/800
Įvertinta izoliacijos įtampa UI (V)	DC1000	Apsaugos nuo įtampos lygis (KV)	2.0/2.5
Impulsas atlaiko įtampą UIMP (KV)	4	Stulpai	2p
Lūžio pajėgumas ICU (ka)	6	Būsto medžiaga	Pa
Bėganti talpa LCS (LCU)	75%	Lusto storis (mm)	6
Kreivės tipas	C	Saugiklis
Stulpai	2	Įvertinta srovė (a)	10/10/20/20/30/30 neprivaloma
Laidų režimas	Jokio poliškumo, viršaus ir apačioje arba apačioje	Įvertinta įtampa UE (V)	DC1000
Būsto medžiaga	Pa	Stulpai	2p
Dirigento medžiaga	Vario	Saugiklio dydis (mm)	10*38
Mechaninis gyvenimas (maxtime)	20000	Būsto medžiaga	Pa
Elektrinis gyvenimas („MaxTimes“)	6000	Aplinka
Iš anksto įdiegtas PV kabelis		Darbinė temperatūra	-25 ℃ iki +60 ℃
Kabelio skersmuo	4 ~ 25 mm	Drėgmė	≤95%
Maksimali įtampa (V)	1000 ~ 2000	Aukštis	2000 m
Maksimali srovė (a)	10 ~ 200	Instaliacija	Sienų tvirtinimas
Korpusai
Medžiaga	PC+abs
Apsaugos lygis	IP65
Apsaugos nuo poveikio lygis	IK10
Įvesties arba išvesties jungtis	PG arba PV jungtys

„PV Combiner“ dėžutė

● 2 iš 1 iš ● DC 500 V/600 V/800V ● 6 ~ 125a

IP65

Žaibo apsauga
Per didelė įtampa
Per didelė srovė
Trumpas jungimas
Apsauga
IP65 atsparus vandeniui
Vario laidininkas
Kišenės ir žaidimas
Nemokamas dizaino sprendimas

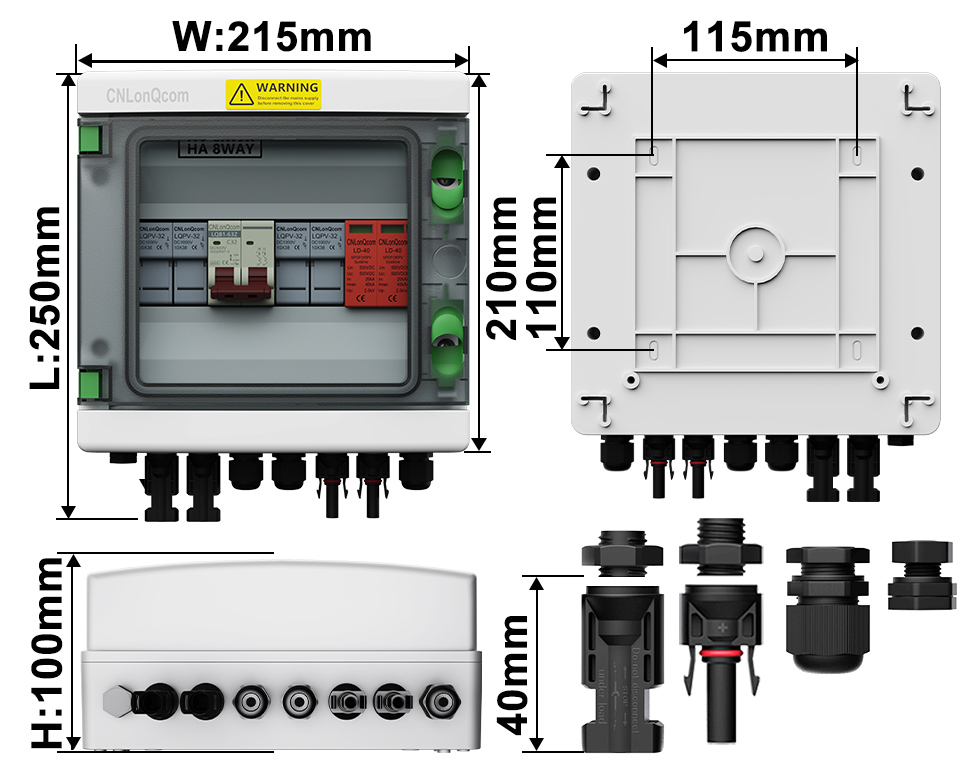

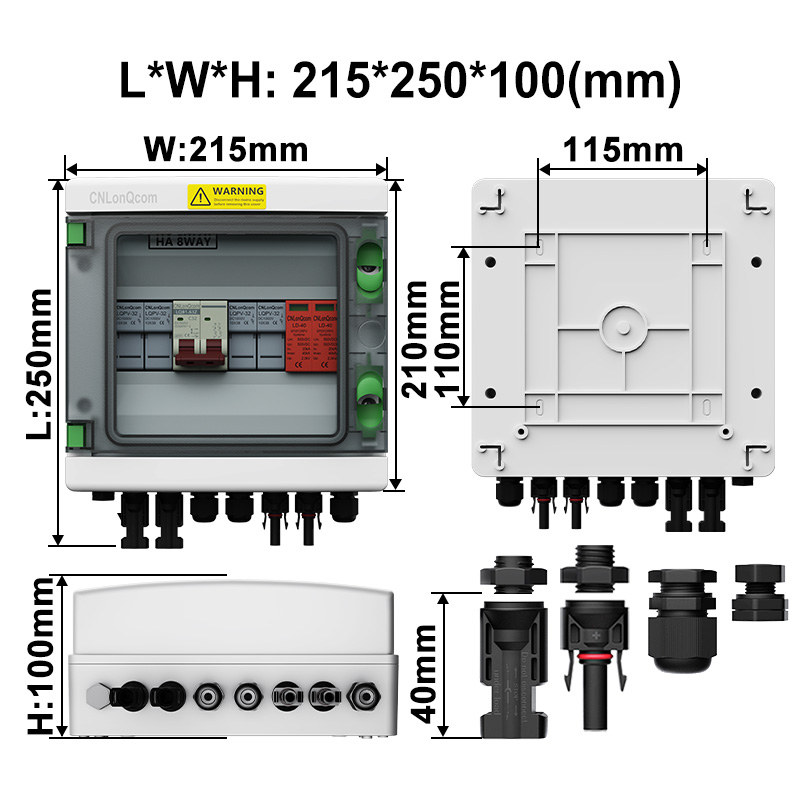

Dydis

Lwh: 215250100 (mm)

Mechaniškai patobulintas gniuždymo procesas, siekiant ramybės

Patarimas:
① MC-4 jungčių įdiegimas turės iš anksto įdiegtus kabelius, PG jungtys neturi
②PRA iš 4 ~ 20 mm²pakeisti arba pagal kliento reikalavimus

Tvirta pakuotė

Garantuoja sugadintų prekių pakeitimą

1Produktas vidinėje dėžutėje

3 sluoksniai sutirštinto krafto popieriaus

2Išorinė dėžutė

5 ratų gofruotas ypač kietas

3Pristatymas

Greita siunta

Modelis	Styga	Vidinė dėžutė (PCS/CM)	Išorinė dėžutė (cm)	QTY (PCS)	G.W. (kg)
LQX 2/1B.8 DC500V	2 per 1	1/26,82214	482849	6	13

Visiškai sertifikuotas

Firminiai šaltinių gamintojai, turintys aukštos kokybės ir mažą kainą

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
Dėžutė:ZRC2312055XY-LVD-C1
Saugiklis:OP221014.WLNCO75
Jungtis:SP1001GZ2204569

Patarimas: susisiekite su mumis, kad gautumėte daugiau sertifikatų

Įdiekite ir instaliaciją

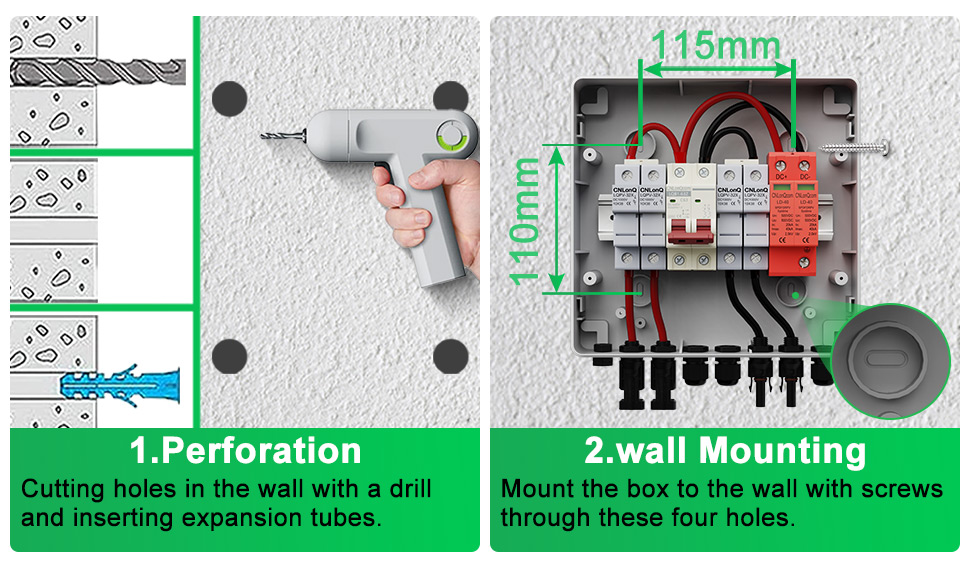

Instaliacija

1.perforacija

Skylių pjaustymas sienoje su grąžtu ir įterpiant išplėtimo vamzdelius.

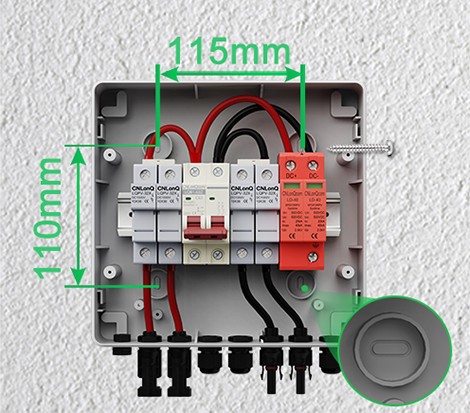

2.Wall montavimas

Sužalėliais pritvirtinkite dėžutę prie sienos Per šias keturias skylutes.

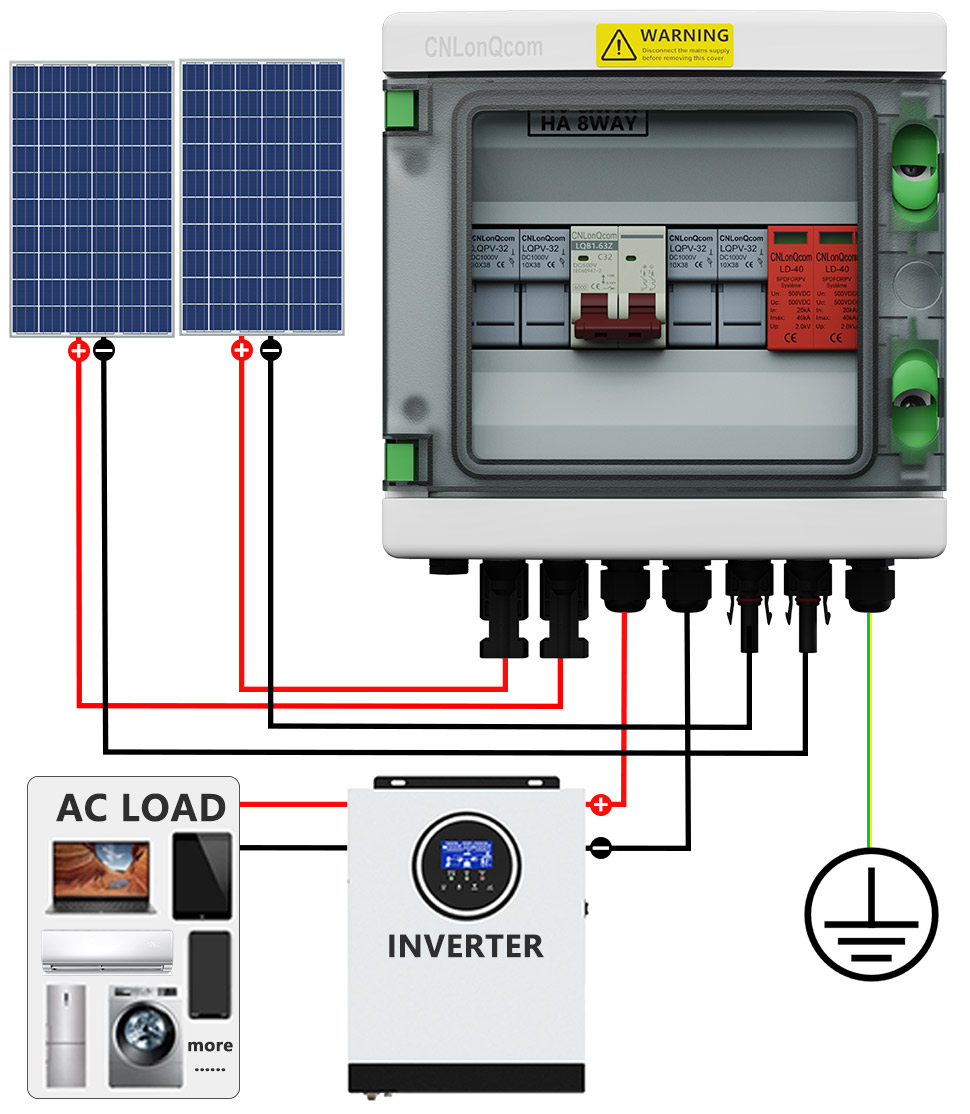

2 iš 1 laidų

Informacija apie produktą

Neperšlampamas laipsnio IP65

Po kelių modeliavimo vandeniui atsparių testų,
užtikrinti, kad produktas atitiktų apsaugos lygį IP65

Liepsna
REDATANTAS

Nedraudžios
UV atsparus UV spinduliams
PC+ABS apvalkalas

Korpusas pagamintas iš PC+abs Medžiagos,
Nebijo saulės šviesos.
Nesipriešinti
Šiluma ir šaltis

Normalus veikimas esant -25 ° C ~+60 ° C
Neperšlampamas
Ruoniai

Du vandeniui atsparūs ruoniai viduje
Ir lauke
Kišenės ir žaidimas

Aprūpinti PV arba PG jungtimis
už greitą ryšį

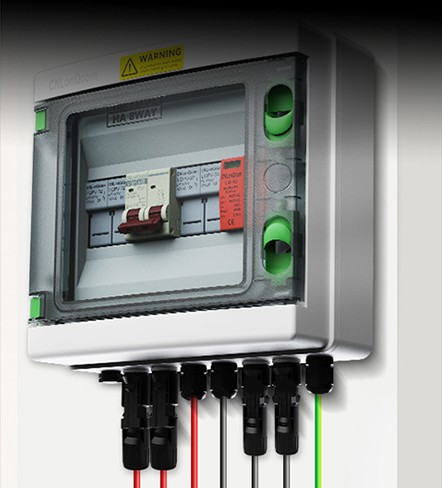

Sienų tvirtinimas

Tvirtai pritvirtintas prie visų keturių kampų,
tvirtas ir nenukrenta

DC grandinės pertraukiklis

Įvertinta įtampa	DC 500 V.
Įvertinta srovė	10 ~ 125a
Stulpas	2p
Standartas	IEC 60947-2
Pažymėjimai	CE

DC viršįtampio apsauga

Įvertinta įtampa	DC 500 V.
Išmetimo srovė	20/40KA
Stulpas	2p
Standartas	IEC 61643-31
Pažymėjimai	CE

DC saugiklis

Įvertinta įtampa	DC 1000V
Įvertinta srovė	6-30a
Saugiklio dydis	10*38 mm
Standartas	IEC 60269-6
Pažymėjimai	CE

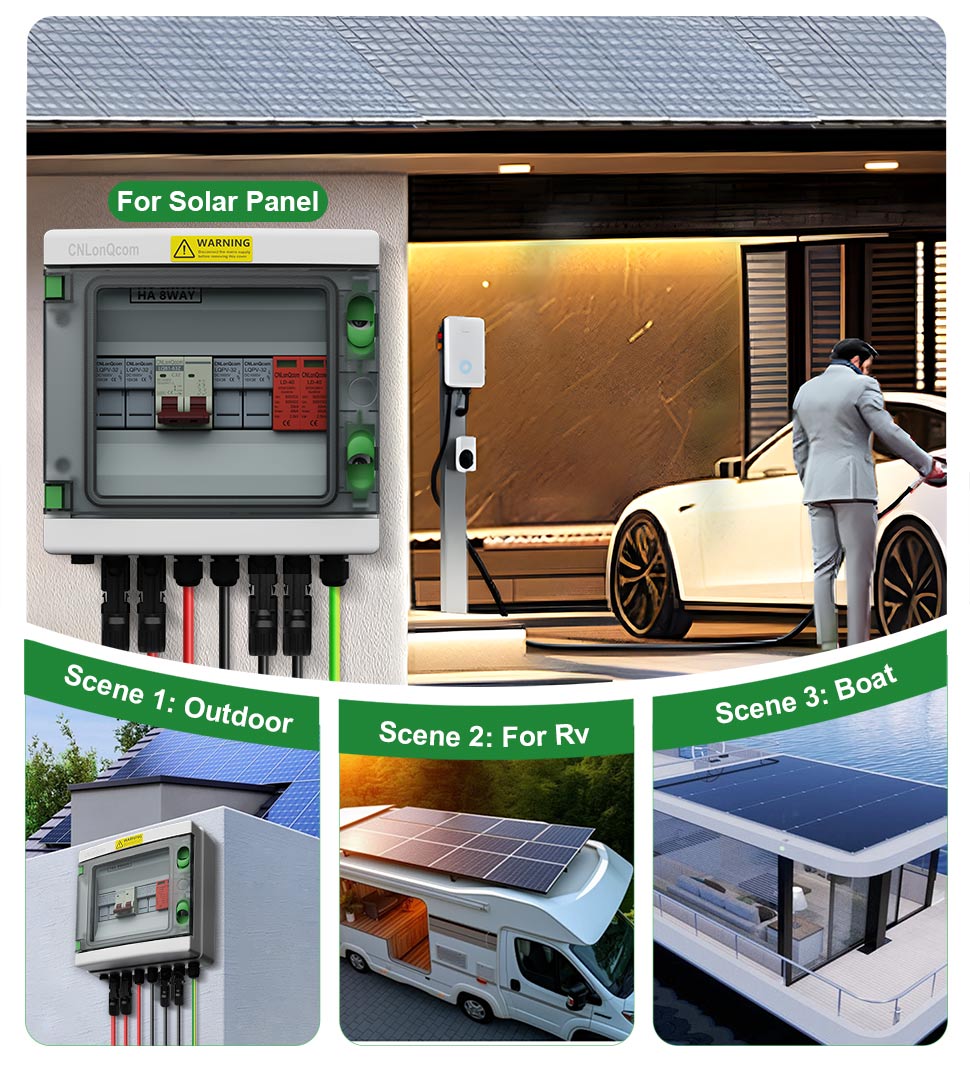

Taikymo scenarijus10

„Cnlonqcom“ „HA“ serijos plastikinis PV kombinuotojo 2 langelis 1 iš DC500V turi PC+ABS vandeniui atsparų dėklą su sandariu konstrukcija, apsauga nuo perkrovos, apsauga nuo trumpo jungimo, apsauga nuo viršįtampio, dulkių, drėgmės ir apsaugos nuo žaibo.

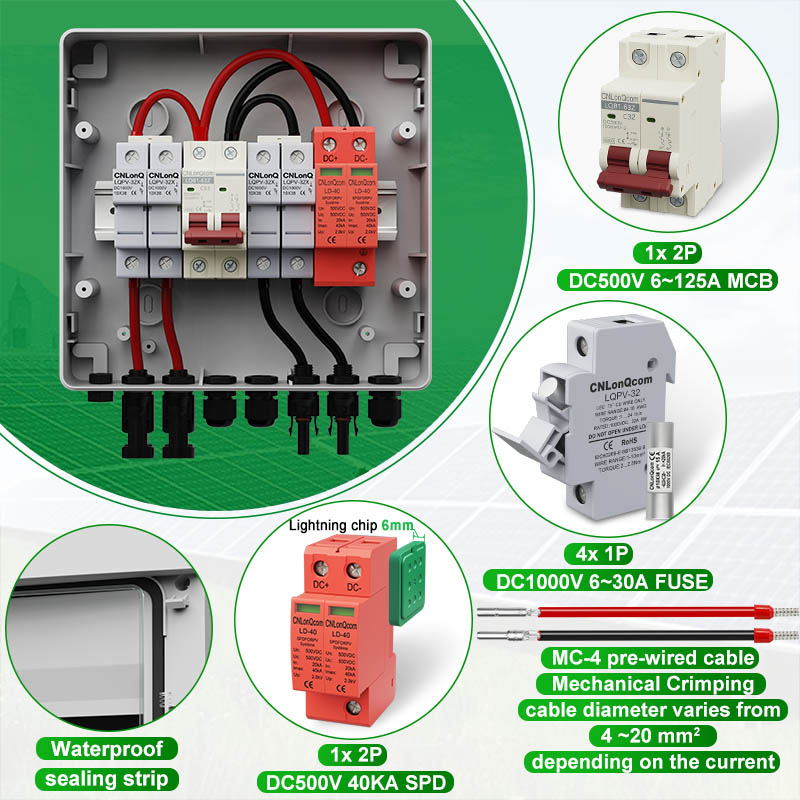

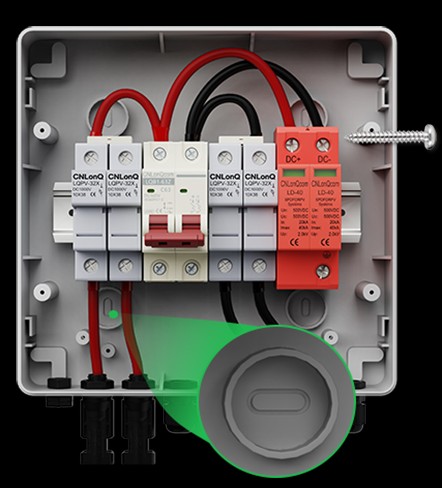

Vidiniai HA serijos plastikinio PV kombinuotojo 2 dėžutės komponentai 1 iš DC500V/600 V/800 V yra 2P MCB, 2P SPD ir 2P saugiklis, pagaminti iš PA apvalkalo.

SPD modulius ir saugiklių šerdes galima greitai pakeisti, nepažeidžiant dangtelio, kai pažeistos.

„Cnlonqcom“ HA serijos plastikinis PV kombinuotojo 2 langelis 1 iš DC500V/600 V/800 V daugiausia naudojamas PV sistemoms apsaugoti ir dažnai naudojami ne tinkle arba su tinkle sujungtose sistemose. Tokios kaip PV plokštės, RV, valtis, lauko PV, namų ūkis ir kt.

„PV Combiner“ 2 langelis 1 iš DC500V/600 V/800 V veiksmingai apsaugo keitiklius ir saulės baterijas nuo pažeidimų ir siunčia nuo ugnies.
