Kokie yra nuolatinės srovės kombinatorių dėžių naudojimo scenarijai?

Veikimo principas akombainų dėžėpirmiausia apima grandinės prijungimą ir apsaugą. Kai fotovoltiniai moduliai generuoja nuolatinę srovę, jie kabeliais prijungiami prie kombainerio dėžutės įvesties prievado. Kombinatoriaus dėžutėje esanti grandinė sujungia ir paskirsto šią nuolatinės srovės galią, tada išveda kombinuotą nuolatinės srovės galią į keitiklį ar kitą įrangą. Sujungimo proceso metu kombinuotojo dėžė stebi kiekvienos fotovoltinės stygos parametrus, tokius kaip srovė, įtampa ir galia, ir įdiegia trumpojo jungimo, atvirkštinio sujungimo ir viršsrovių apsaugos įtaisus.

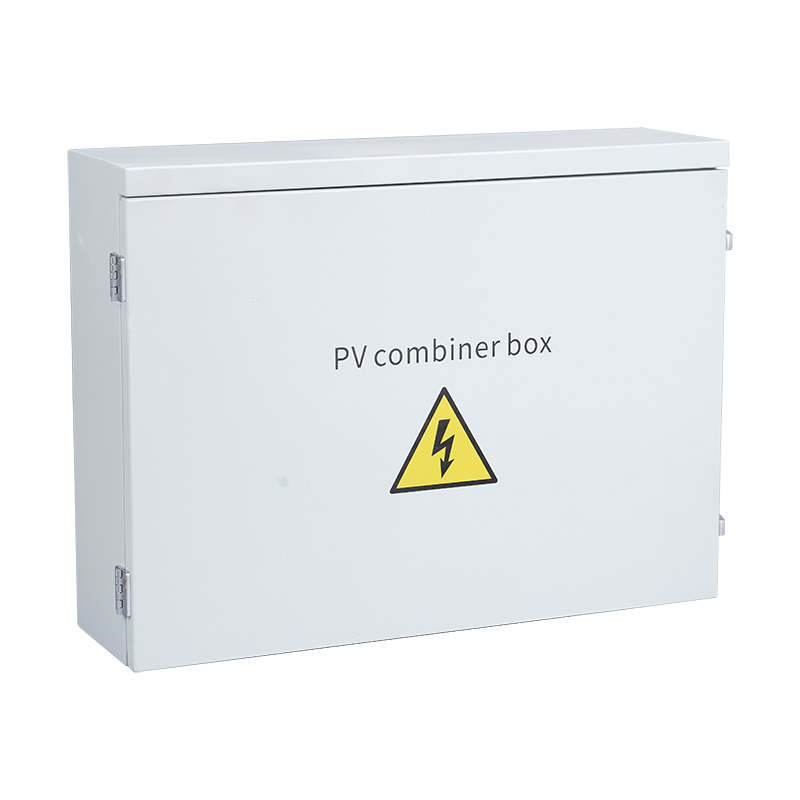

1. Nuolatinės srovės kombainerio dėžė

Tai sujungia kelisDCsaulės kolektorių generuojamos srovės į keitiklio įvestį. Norint sumažinti poveikį tinklui ir išvengti keitiklio sugadinimo dėl per didelės įtampos, paprastai naudojamas kelių kanalų lygiagretusis ryšys. Remiantis keitiklio įvesties nuolatinės srovės įtampos diapazonu, tam tikras skaičius tų pačių specifikacijų PV modulių nuosekliai sujungiami, kad susidarytų PV modulių eilutė. Tada šios stygos prijungiamos prie PV masyvo žaibo apsaugos kombainerio dėžutės. Tada išvestis nukreipiama per žaibo iškroviklį ir grandinės pertraukiklį, palengvinant prijungimą prie tolesnių keitiklių.

2. Kintamosios srovės kombainerio dėžė

Jis naudojamas fotovoltinės energijos gamybos sistemoms, sudarytoms iš styginių keitiklių, ir yra sumontuotas tarp keitiklio kintamosios srovės išėjimo pusės ir tinklo prijungimo taško / apkrovos. Jame yra įvesties grandinės pertraukikliai, išėjimo grandinės pertraukikliai, kintamosios srovės žaibo iškrovikliai ir pasirenkami intelektualūs stebėjimo prietaisai (stebėti sistemos įtampą, srovę, galią, elektros energiją ir kitus signalus). Jo pagrindinė funkcija yra sujungti kelių keitiklių išėjimo sroves ir apsaugoti keitiklius nuo kintamosios srovės tinklo prijungimo pusės / apkrovos. Jis tarnauja kaip keitiklio išėjimo atjungimo taškas, pagerina sistemos saugą ir apsaugo montavimo ir priežiūros personalo saugumą.

Pastabos dėl kombainų dėžės elektros instaliacijos

(1) Tik profesionalūs elektros inžinieriai gali valdyti ir prijungti laidus; eksploatacija ir laidai turi atitikti atitinkamus šalies ir vietos standartus;

(2) Prieš montuodamikombainų dėžė, naudokite megoimetrą vidinių komponentų izoliacijos bandymams atlikti.

(3) Komponentų išdėstymas ir atstumas dėžėje turi atitikti atitinkamų taisyklių nuostatas ir užtikrinti paleidimo, eksploatavimo, priežiūros, tikrinimo ir saugaus naudojimo reikalavimus.

(4) Įvesties ir išvesties negalima sujungti atvirkščiai.

(5) Prijungus PV žaibosaugos jungiamąją dėžę prie fotovoltinės energijos gamybos sistemos, žaibosaugos dėžutės įžeminimo gnybtas turi būti patikimai prijungtas prie žaibo apsaugos įžeminimo laido arba šynos.

(6) Jungdami išorinius laidus įsitikinkite, kad varžtai yra priveržti, kad laidai neatsipalaiduotų.

(7) Neblunkanti sistemos schema ir būtinos antrinės laidų schemos turi būti tvirtai pritvirtintos dėžutės viduje arba ant spintelės durų.

(8) Laidams prijungti reikia naudoti antipirenus kabelius. Jie turi būti išdėstyti tvarkingai, gražiai ir saugiai sumontuoti, kad būtų užtikrintas geras kontaktas.
