Supratimas apie suformuotus korpuso grandinės pertraukiklius (MCCB): elektros grandinių saugos „sargai“

Žemos įtampos elektros paskirstymo sistemose yra pagrindinis įtaisas, tyliai saugantis grandinės saugumą –Formuotas korpuso grandinės pertraukiklis(MCCB). Skirtingai nuo didelių variklių, kurie veikia su riaumojančiais ar preciziškais prietaisais, kurie patraukia dėmesį, MCCB tapo nepakeičiamu „saugos sergėtoju“ tokiuose scenarijuose kaip pramoninė gamyba, pastatų elektros sistemos ir nauji energijos pritaikymai dėl savo stiprių apsaugos galimybių ir didelio pritaikymo. Šiandien mes išnagrinėsime šį įrenginį iš kelių matmenų, kad atskleistume paslaptis, kaip jis apsaugo grandinės saugą.

I. Susipažinimas su MCCB: kas jie yra ir kuo jie skiriasi?

Iš esmės MCCB yra apsauginis elektros įtaisas, naudojamas žemos įtampos elektros paskirstymo sistemose, atliekantis pagrindinį grandinės saugos „sargo“ vaidmenį. Struktūriškai jį daugiausia sudaro didelio stiprumo izoliuoti plastikiniai gaubtai, laidūs kontaktai ir išjungimo blokai. Izoliuotas korpusas ne tik apsaugo vidinius komponentus nuo išorinių trukdžių, bet ir veiksmingai apsaugo nuo elektros smūgio pavojaus.

Daugelis žmonių painioja MCCB su labiau paplitusiais miniatiūriniais grandinės pertraukikliais (MCB), tačiau tarp jų yra didelių skirtumų. Palyginti su MCB, MCCB turi didesnę vardinę srovę (paprastai svyruoja nuo 63A iki 1600A) ir didesnę pertraukimo galią, todėl jie gali valdyti didelės galios elektros scenarijus. Pavyzdžiui, MCB dažniausiai naudojami buitiniuose kištukiniuose lizduose ir apšvietimo grandinėse, o MCCB labiau pasikliauja varikliais gamyklų dirbtuvėse ir pagrindinėse elektros paskirstymo grandinėse dideliuose pastatuose.

II. Pagrindinių funkcijų atskleidimas: kaip MCCB apsaugo grandinės saugumą?

Pagrindinė MCCB vertė yra „apsauga“, kurią galima suskirstyti į tris pagrindines funkcijas, kad būtų išvengta skirtingų dimensijų grandinės gedimų.

Pirma, apsauga nuo perkrovos. Kai srovė grandinėje nuolat viršija vardinę grandinės pertraukiklio srovę, pvz., kai gamykloje vienu metu paleidžiami keli įrenginiai, sukeldami per didelę apkrovą, pertraukiklio viduje esanti bimetalinė juostelė įkaista ir deformuojasi dėl srovės šiluminio poveikio. Tada įjungiamas išjungimo mechanizmas, kuris greitai nutraukia grandinę. Šis procesas efektyviai apsaugo nuo laidų izoliacinio sluoksnio perdegimo dėl ilgalaikio perkaitimo, stabdo gaisrus prie šaltinio.

Antra, apsauga nuo trumpojo jungimo. Trumpasis jungimas yra vienas pavojingiausių grandinės gedimų. Kai tai įvyksta, staigus didžiulės srovės antplūdis gali sudeginti įrangą ir netgi sukelti sprogimus. Šiuo metu pradeda veikti MCCB elektromagnetinis suveikimo blokas: stipri elektromagnetinė jėga, kurią sukuria didelė srovė, greitai pritraukia geležies šerdį, paskatindama išjungimo mechanizmą per milisekundes nutraukti grandinę – kaip grandinės „avarinis stabdys“ – maksimaliai sumažinant gedimų nuostolius.

Be to, atsižvelgiant į skirtingų taikymo scenarijų poreikius, MCCB gali būti aprūpintos papildomomis apsaugos funkcijomis. Pavyzdžiui, pridėjus liekamosios srovės modulį, užtikrinama apsauga nuo nuotėkio, kad būtų išvengta elektros smūgių; sumontavus apsaugos nuo viršįtampio/žemo įtampos modulį, precizinė įranga apsaugoma nuo gedimų dėl įtampos anomalijų, visapusiškai parodydama jos funkcijų lankstumą.

III. Pagrindiniai parametrai: „Kietieji indikatoriai“, skirti pasirinkti tinkamą įrenginį

Norint užtikrinti, kad MCCB užtikrintų optimalią apsaugą, labai svarbu pasirinkti tinkamus parametrus. Šie pagrindiniai parametrai tiesiogiai lemia, ar grandinės pertraukiklį galima pritaikyti prie konkrečių elektros scenarijų.

Nominali srovė (In) yra pagrindinis parametras, nurodantis didžiausią srovę, kurią grandinės pertraukiklis gali nuolat perduoti. Jis turi būti tiksliai suderintas pagal apkrovos galią. Pavyzdžiui, fotovoltinėje (PV) sistemoje MCCB vardinė srovė turėtų būti parenkama pagal PV matricos išėjimo srovę – ji neturėtų būti per maža (kad išvengtumėte dažno išjungimo) ar per didelė (kad neprarastų apsauginės paskirties).

Pertraukimo geba (Icu / Ics) yra susijusi su trikčių valdymo galimybe, nurodant didžiausią gedimo srovę, kurią grandinės pertraukiklis gali saugiai nutraukti. Renkantis MCCB, būtina atsižvelgti į apskaičiuotą elektros paskirstymo sistemos trumpojo jungimo srovės vertę. Jei pertraukimo galia yra nepakankama, grandinės pertraukiklis gali nesugebėti veiksmingai nutraukti grandinės trumpojo jungimo gedimo metu, o tai gali sukelti rimtesnes saugos avarijas.

Nominali įtampa (Ue) turi atitikti grandinės įtampos lygį. Įprasti įvertinimai apima 220 V vienfazį ir 380 V trifazį. Įtampos neatitikimas ne tik turės įtakos normaliam grandinės pertraukiklio veikimui, bet ir gali sugadinti vidinius komponentus.

Išjungimo kreivė lemia apsaugos jautrumą. Įprasti kreivės tipai (B, C, D) tinka skirtingoms apkrovoms. Pavyzdžiui, kreivė C taikoma apšvietimui ir bendroms galios apkrovoms, o kreivė D – su didesne įsijungimo srovių tolerancija – labiau tinka įrangai su didele paleidimo srove, pvz., varikliams ir kompresoriams.

IV. Platus pritaikymas: „saugos barjeras“ nuo pramonės iki kasdieninio gyvenimo

Dėl puikaus veikimo MCCB naudojami beveik visuose žemos įtampos energijos paskirstymo aspektuose.

Pramoninio elektros energijos paskirstymo srityje MCCB veikia kaip „saugos vadovai“ gamyklų dirbtuvėse, užtikrinantys didelės galios įrangos, pvz., variklių, gamybos linijų ir didelių staklių, apsaugą nuo perkrovos ir trumpojo jungimo, užtikrindami, kad gamybos procesai nenutrūktų dėl grandinės gedimų.

Pastatų elektros sistemose – prekybos centruose, biurų pastatuose ar daugiaaukščiuose gyvenamuosiuose pastatuose – MCCB dažnai naudojami kaip pagrindiniai jungikliai paskirstymo dėžėse arba apsauginiai jungikliai, skirti elektros energijos paskirstymui grindyse. Jie užtikrina viso pastato elektros saugą ir užkerta kelią didelio masto elektros tiekimo nutraukimams ar gaisrams, kilusiems dėl vietinių grandinių gedimų.

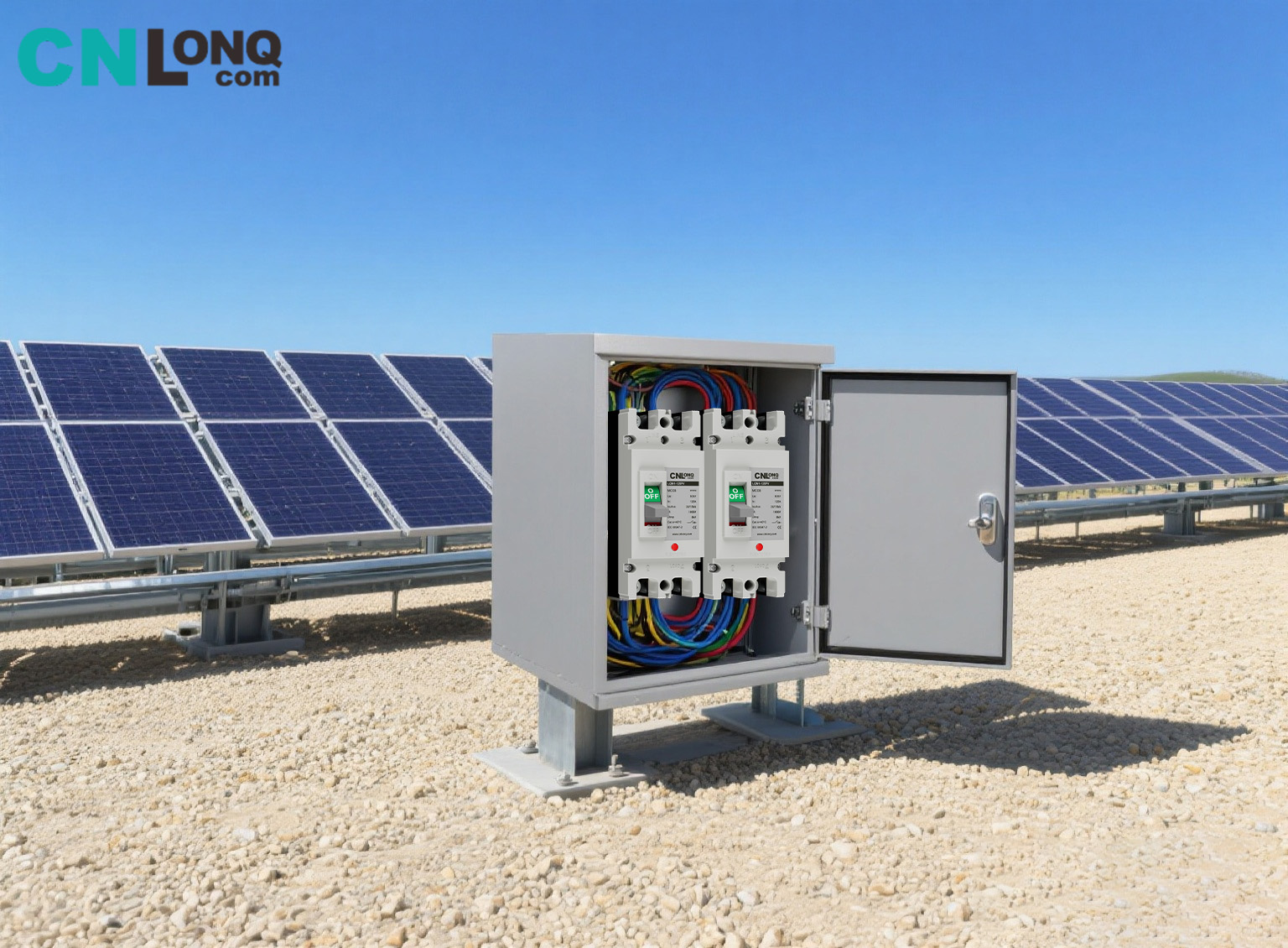

Naujajame energetikos sektoriuje jų vaidmuo taip pat svarbus. PV sistemose MCCB įrengiami kombinatorių dėžėse ir keitiklio pusėje, siekiant apsaugoti PV matricų išvesties grandines; energijos kaupimo sistemose jie saugo akumuliatorių grandines, užkertant kelią saugos rizikai, pvz., akumuliatorių perkrovimui ir trumpajam jungimui, ir užtikrina švarios energijos naudojimo apsaugą.

Net civiliniuose didelės galios scenarijuose, pvz., vilose ir dideliuose gyvenamuosiuose namuose, MCCB gali užtikrinti patikimą didelės galios buitinių prietaisų, tokių kaip centriniai oro kondicionieriai, elektriniai vandens šildytuvai ir viso namo vandens valymo sistemos, apsaugą, išspręsdami įprastų MCB nepakankamos vardinės srovės problemą.

V. Pagrindiniai pranašumai: kodėl MCCB yra „pageidautinas pasirinkimas“?

Palyginti su kitais apsauginiais įtaisais, MCCB turi ryškių pranašumų – tai pagrindinė priežastis, kodėl jie plačiai naudojami.

Stiprus prisitaikymas prie aplinkos yra pagrindinis akcentas. Didelio stiprumo izoliuotas plastikinis korpusas gali atlaikyti atšiaurią aplinką, pavyzdžiui, aukštą temperatūrą, žemą temperatūrą, drėgmę ir UV spinduliuotę. Nepriklausomai nuo to, ar yra lauko fotovoltinės elektrinės, ar rūsyje esančiose paskirstymo patalpose, MCCB gali veikti stabiliai ir yra mažesnė tikimybė, kad sensta arba sugenda dėl aplinkos veiksnių.

Didelis patikimumas atsispindi pagrindinių komponentų tikslumu. Pagrindinės dalys, pvz., išjungimo blokai, išlaiko stabilų tikslumą ir yra maža netinkamo veikimo ar apsaugos gedimo rizika ilgą laiką naudojant, todėl užtikrinama nuolatinė grandinės sauga.

Lengvas valdymas ir priežiūra sumažina naudojimo slenkstį. Dėl kompaktiškos konstrukcijos ir vidutinio dydžio MCCB galima tiesiogiai integruoti į įvairią energijos paskirstymo įrangą be sudėtingų įrankių montavimo metu. Kasdienei priežiūrai reikia tik reguliariai tikrinti, ar nepažeistas korpusas ar neatsilaisvinęs laidai, ir kasmet rankiniu būdu tikrinti „išjungimo mygtuką“ – nereikia dažnai keisti komponentų, o tai žymiai sumažina eksploatavimo ir priežiūros išlaidas.

Be to, geras išplečiamumas leidžia MCCB prisitaikyti prie protingų poreikių. Pridėjus pagalbinius kontaktus ir aliarmo modulius, galima realizuoti tokias funkcijas kaip nuotolinis stebėjimas ir gedimų signalizacija, atitinkanti išmaniojo valdymo reikalavimus šiuolaikinėse elektros paskirstymo sistemose.

VI. Naudojimas ir priežiūra: „Saugotojo“ ilgalaikio veikimo užtikrinimas

Norint užtikrinti, kad MCCB veiktų stabiliai ilgą laiką, būtinas standartinis naudojimas ir reguliari priežiūra.

Būtina griežtai laikytis montavimo standartų. Sujungiant laidus, gnybtus reikia priveržti, kad būtų išvengta perkaitimo dėl prasto kontakto; Įtampos laidai, nuliniai laidai ir įžeminimo laidai turi būti tinkamai prijungti. Pakeitus poliškumą, apsaugos funkcija gali tapti neveiksminga, o tai gali sukelti pavojų saugai.

Negalima pamiršti kasdienės priežiūros. Kas ketvirtį rekomenduojama tikrinti, ar nepažeistas korpusas, ar nėra įtrūkimų ir atsilaisvinusių gnybtų. Kiekvienais metais rankiniu būdu paspauskite „išjungimo mygtuką“, kad patikrintumėte, ar apsaugos funkcija veikia normaliai – jei mygtukas nesuveikia, reikia laiku patikrinti arba pakeisti.

Tuo pačiu reikia nepamiršti ir pakeitimo tabu: po gedimo sukeltos išjungimo aklai nenustatykite pertraukiklio. Pirmiausia nustatykite gedimo priežastį (pvz., perkrauta įranga arba trumpojo jungimo taškai linijoje) ir nustatykite jį iš naujo tik pašalinus gedimą. Jei pertraukiklis suveikia pakartotinai arba yra pažeistas korpusas, jį reikia nedelsiant pakeisti, net jei nėra akivaizdžių išorinių pažeidimų – „netinkamas veikimas“ neleidžiamas, nes dėl įrangos senėjimo gali kilti nelaimingų atsitikimų.

Nuo pagrindinės struktūros iki pagrindinių funkcijų, nuo parametrų pasirinkimo iki praktinio pritaikymo – MCCB sukuria tvirtą „saugos barjerą“ žemos įtampos elektros paskirstymo sistemoms. Tinkamas jų supratimas ir naudojimas padės užtikrinti grandinės saugumą ir tvirtai palaikyti stabilų gamybos ir kasdienį gyvenimą.
