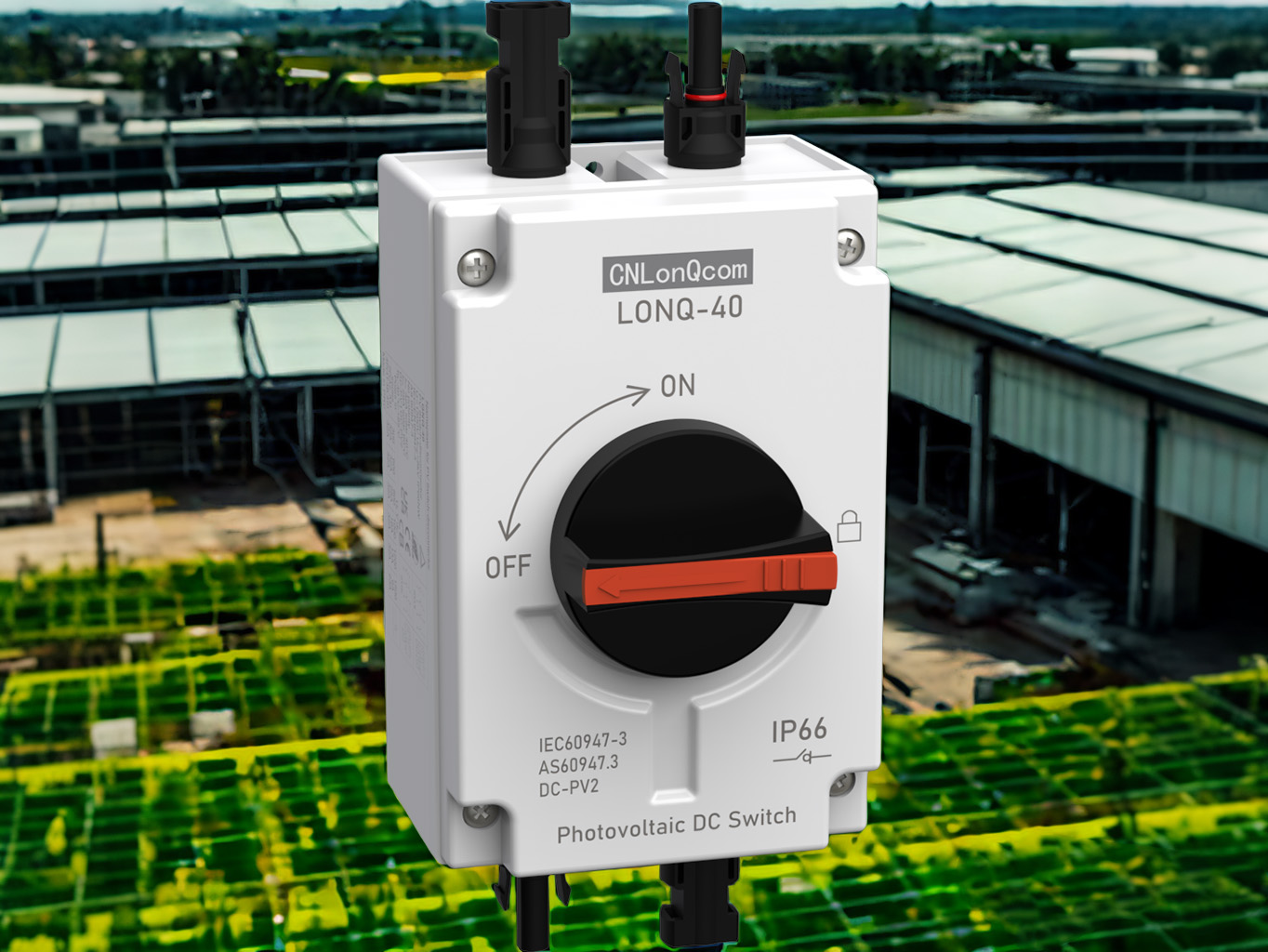

„PV Disconnect“ jungiklis: saulės sistemų „saugos globėjas“ - visas vadovas

I. PV atjungimo jungiklių apibrėžimas ir funkcija

PV atjungimo jungiklis yra apsauginis jungiklis, specialiai sukurtas nuolatinės srovės grandinėms saulės energijos sistemose.     Jis atlieka dvi pagrindines funkcijas: elektrinę izoliaciją ir avarinį išjungimą, veikiantį kaip PV sistemos „avarinį stabdį“, kad būtų užtikrintas absoliutus saugumas priežiūros ar gedimų metu.

Pagrindinės funkcijos

Fizinė izoliacija: suteikia matomą lūžio tašką, kad priežiūros metu būtų užtikrintas srovės srautas.

Apsauga nuo perkrovos: kai kurie modeliai integruoja saugiklius, kad būtų išvengta trumpo jungimo pažeidimų.

Sistemos segmentacija: leidžia selektyviai atjungti atskiras stygas, nepažeidžiant visos sistemos.

Kodėl saulės energijos sistemos turi naudoti specialius atjungimo jungiklius?

✔ Standartiniai kintamosios srovės jungikliai negali patikimai nutraukti nuolatinės srovės lankų (pavojingų!).

✔ atitinka tarptautinius saugos standartus (pvz., NEC 690.17).

✔ Neleidžia atvirkštinei srovei sugadinti komponentus.

Ii.     Pagrindiniai PV atjungimo jungiklių vaidmenys

1. Saugos izoliacija (pagrindinis tikslas)

Priežiūros sauga: aptarnaujant keitiklius ar laidus, pateikia aiškų fizinį lūžio tašką.

Avarinis išjungimas: greitai nutraukia aukštą nuolatinės srovės įtampą gaisro, žaibo ir kt.

Atvirkštinė srovė apsauga: neleidžia keitikliams maitinti energijos atgal į skydelius naktį.

2. Perkrovos apsauga (patobulintos funkcijos)

Apsaugos tipas įgyvendinimo efektyvumas

Apsauga nuo trumpojo jungimo įmontuota DC saugiklis nutraukia gedimo srovę (iki 1000 VDC/20KA).

Apsauginės apsaugos nuo viršįtampio termomagnetinis kelionės mechanizmas apsaugo nuo laido perkaitimo/gaisrų.

ARC gedimų apsauga Sparčiai sklandantis dizainas (<3ms) atitinka UL1699B ARC gedimų standartus.

3. Sistemos valdymas

Konkretaus stygos valdymas: dideli augalai gali valdyti skyrius (pvz., 1 jungiklis iš 10 stygų).

Būsenos matomumas: Mechaninio indikatoriaus langas (kai kurie su LED lemputėmis) rodo/išjungtą būseną.

Iii.     PV atjungimo jungiklių tipai ir pasirinkimas

1. Pagal struktūrą

Tipo funkcijos programos

Rankinio rankenos tipo mechaninė rankena + matomas lūžio taškas, mažos išlaidos.    Gyvenamosios/mažos komercinės sistemos.

Apkrovos pertraukos tipas gali nutraukti apkrovos srovę (reikalingas lanko kepstis).    Vidutinio masto PV masyvai.

Saugiklio ir kombinavimo tipo integruotas DC saugiklis, dvigubos paskirties dizainas.    Aukštos trumpojo jungimo dabartiniai scenarijai.

2. Pagal įtampos reitingą

600 VDC klasė: Gyvenamųjų sistemų standartas (Kinija/Europa).

1000 VDC klasė: dideli saulės energijos ūkiai (JAV NEC reikalavimas).

1500 VDC klasė: naujos kartos ypač aukštos įtampos sistemos (ekonomiškai efektyvios).

Iv. Kaip pasirinkti PV atjungimo jungiklį?

1. Patikrinkite pažymėjimus

Šiaurės Amerika: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Pagrindiniai parametrai

Įvertinta įtampa ≥ sistemos maksimali įtampa (20% marža).

Laužymo pajėgumas ≥ numatoma trumpojo jungimo srovė.

Apsaugos reitingas: IP65+ naudojimui lauke.

V. Montavimo ir priežiūros patarimai

1. Įdiegimo vieta

Privaloma: per 1 metrą nuo keitiklio nuolatinės srovės įvesties (NEC reikalavimas).

Rekomenduojama: „Combiner Box“ išvestyje.

2. Priežiūra

Patikrinkite kontaktinę oksidaciją kas 6 mėnesius.

Testo lūžio greitis kasmet.

Patikrinkite įžeminimo pasipriešinimą prieš perkūnijos sezoną.

Išvada: Pirmiausia sauga, izoliacija yra svarbiausia!

Nors PV atjungimo jungikliai yra maži, yra paskutinė asmeninės saugos gynybos linija.     Padidėjus 1500 V sistemoms ir išmaniuoju PV, naujos kartos jungikliai vystosi link aukštesnės įtampos, greitesnio sulaužymo ir IoT integracijos.
