„PV Combiner“ dėžutė: išsamus komponentų ir diegimo vadovas

Pirma, kas yra fotoelektros jungties dėžutė?

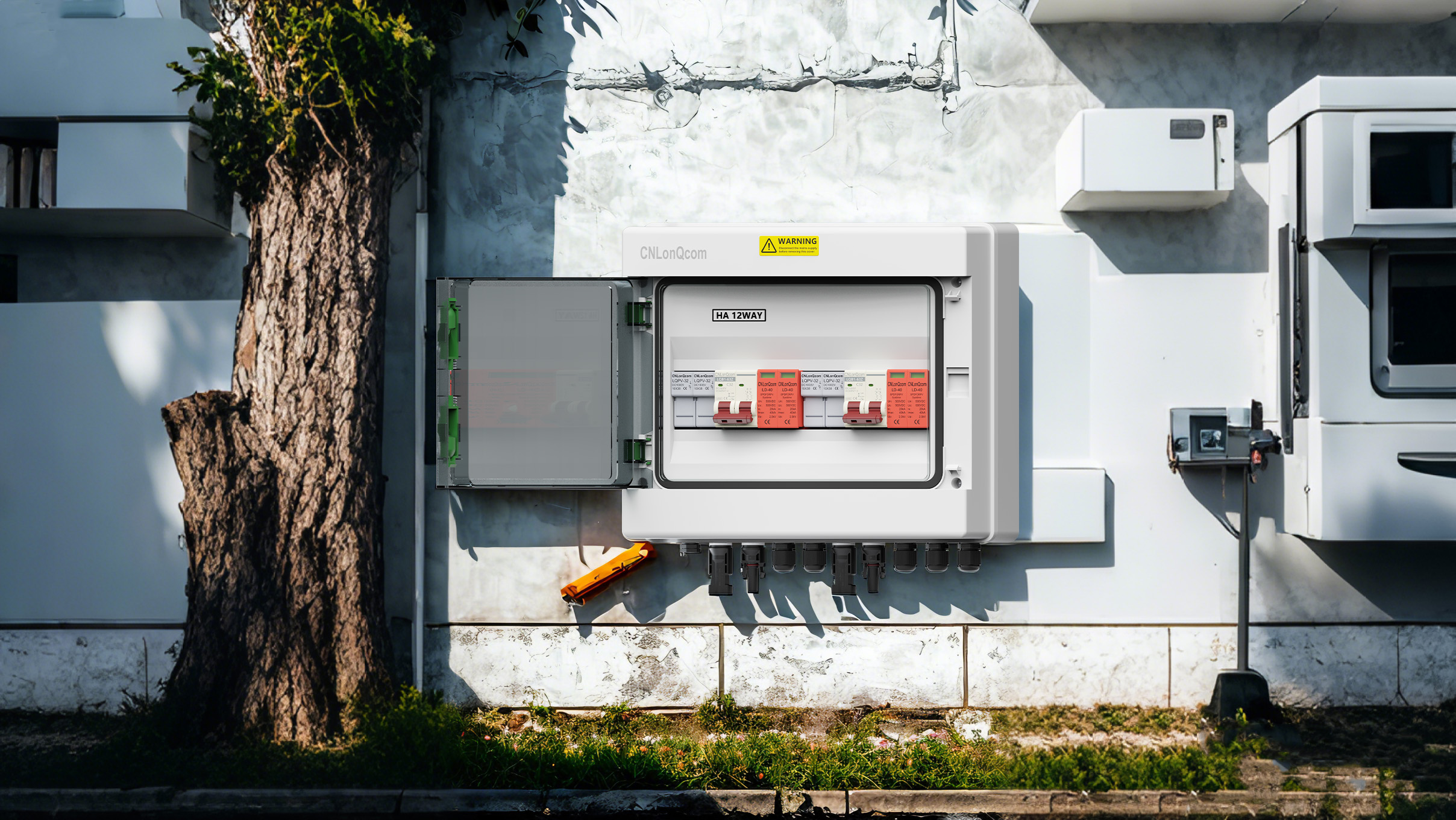

„PV Combiner“ dėžutė(„PV Combiner Box“) yra pagrindinė saulės energijos generavimo sistemos elektrinė įranga, daugiausia naudojama centralizuotai fotoelektrinių serijų tiesioginei srovei ir suteikia viršsruotą, žaibišką apsaugą ir kitas apsaugos funkcijas, kad būtų užtikrintas saugus ir efektyvus elektrinės veikimas.

Antra, fotoelektrinės jungties dėžutės sudėtis

Pagrindiniai komponentai:

Įvesties terminalas: prijunkite kelis PV modulius (pavyzdžiui, 6-16 PV modulius, kiekvienas palaikantis 10A-15a).

Saugikliai/grandinės pertraukikliai: Apsaugokite kiekvieną stygą nuo viršįtampio pažeidimo (dažniausiai DC1000V/20A specifikacijos).

Žaibo apsaugos modulis: SPD viršįtampio apsauga (40KA išleidimo pajėgumas).

Pagalbinės dalys:

DC izoliacijos jungiklis: Avarinės nutraukimo grandinė.

Neperšlampamas būstas: IP65 apsaugos klasė, tinkama lauko aplinkai.

Trečia, montavimo ir laidų žingsniai

1. Pasiruošimas prieš diegimą:

Patvirtinkite montavimo padėtį (arti fotoelektros masyvo ir atokiau nuo tiesioginių saulės spindulių).

Patikrinkite talpyklos žemės gnybtą (atsparumas požeminiam atsparumui ≤4Ω).

2. Laidų procesas:

Grupės eilutės įvestis:

Prijunkite atitinkamą gnybtą poliškumu (+/-), kad įsitikintumėte, jog kiekvieno gnybto įtampa yra nuosekli.

Užtikrinkite MC4 jungtį, kad būtų išvengta virtualiojo šildymo.

Išvesties pabaiga:

Prisijunkite prie keitiklio DC įvesties gnybto (kabelio skerspjūvio plotas ≥4 mm²).

Žaibo apsaugos įžeminimas:

SPD žemės kabelis (≥6 mm²) jungiasi prie žemės juostos.

3. Galios testas:

Išmatuokite atviros grandinės įtampą (suderinkite keitiklio įvesties diapazoną).

Patikrinkite, ar intelektualūs stebėjimo duomenys yra tinkamai perduodami.

4. Atsargumo priemonės

Saugos specifikacijos:

Veikimo metu dėvėkite izoliacines pirštines. Nedirbk su gyvai.

Jei nuolatinės srovės pusė turi aukštą įtampą (nuo 600 V iki 1500 V), turite nustatyti įspėjamąją etiketę.

Priežiūros pasiūlymai:

Reguliariai išvalykite dėžutę ir patikrinkite saugiklio būseną.

Bandymo SPD modulio efektyvumas prieš perkūnijos sezoną.

Penki, atrankos pasiūlymai

Priklausomai nuo elektrinės dydžio:

Mažas namų ūkis: 6-8 įvestis, integruota pagrindinės apsaugos funkcija.

Pramoninė ir komercinė elektrinė: 12-16, intelektualiam stebėjimui ir nuotoliniam ryšiui.

Pasirinkite „TUV/IEC“ sertifikuotos magistralės dėžutes, tokias kaip „Cnlonqcom“ serijos produktai, kad užtikrintumėte 25 metų ilgalaikę apsaugą!

Fotoelektrinės jungties dėžutė yra elektrinės „saugos centras“, o teisingas montavimas ir priežiūra gali žymiai pagerinti energijos gamybos efektyvumą. Jei jums reikia konkrečių modelio rekomendacijų ar techninių sprendimų, nedvejodami pasitarkite su „Cnlonqcom“!
