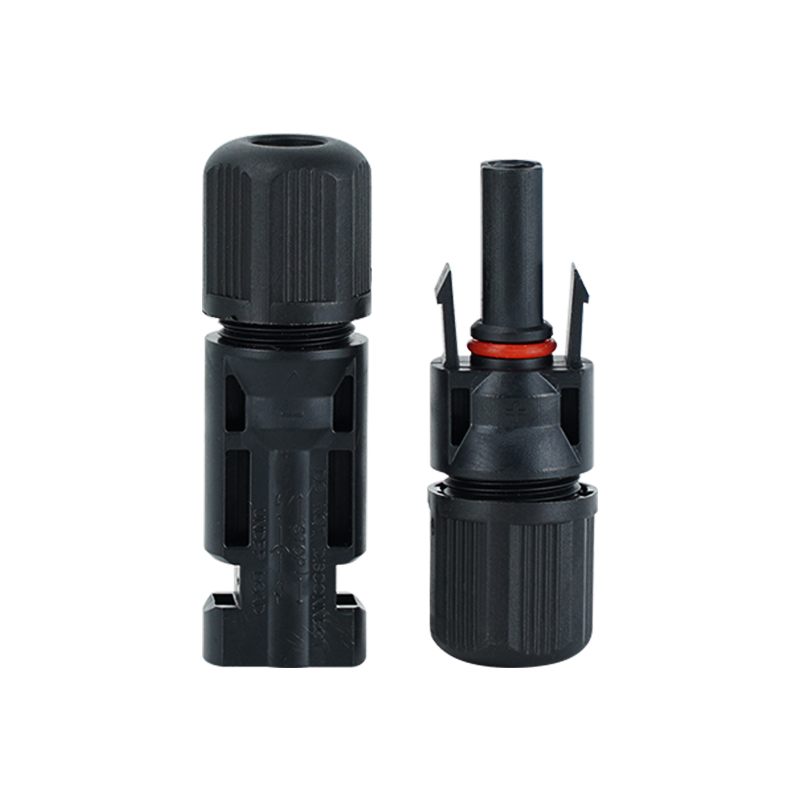

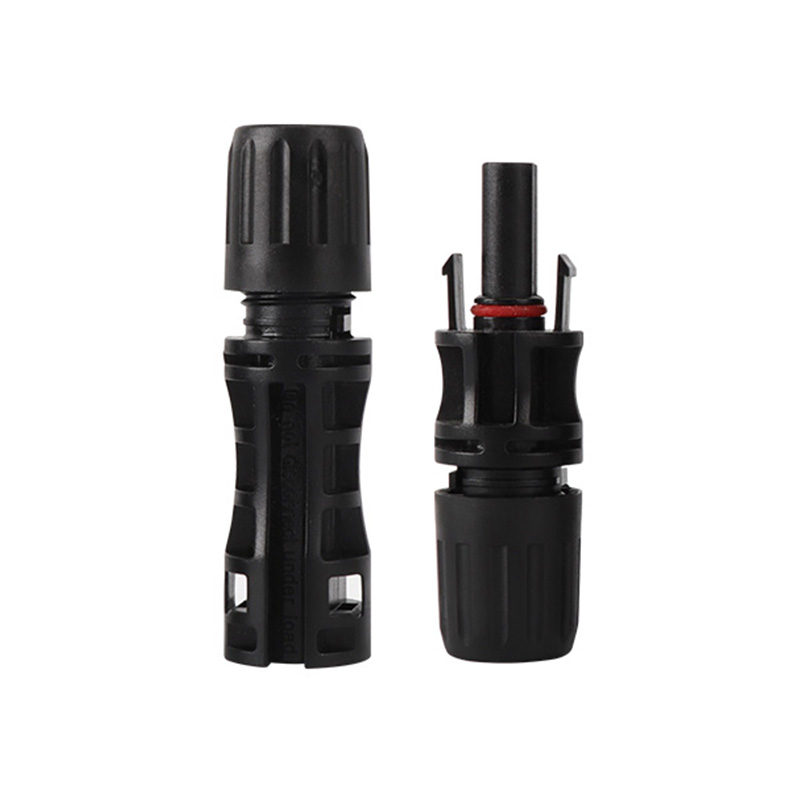

CNLonQcom yra Kinijos gamykla, kuri specializuojasi didmeninėje LMC4 saulės jungčių gamyboje. LMC4 saulės baterijų jungtys pirmiausia naudojamos saulės elementų stygoms sujungti, todėl jos pasižymi puikiomis elektrinėmis ir mechaninėmis savybėmis. Jie skirti 1000 V ir 1500 V įtampai, o galimos srovės yra 30 A, 45 A ir 60 A.
Jungčių sistema | Φ2,5 mm; Φ4 mm; Φ6 mm |
Nominali įtampa | 1000V nuolatinė srovė |
Nominali srovė | 30A (2,5 mm2; 4 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) |
Bandymo įtampa | 6 kV (50 HZ, 1 min.) |
Aplinkos temperatūros diapazonas | -40 ℃...+90 ℃ (IEC) -40 ℃ ...+75 ℃ (UL) |
Viršutinė ribinė temperatūra | +105 ℃ (IEC) |
Apsaugos laipsnis, suporuotas | IP67 |
nesuporuotas | IP2X |
Kištukinių jungčių atsparumas kontaktui | 0,5 mΩ |
Saugos klasė | Ⅱ |
Kontaktinė medžiaga | Nešvarus, nerūdijantis Vario lydinys, padengtas alavu |
Izoliacinė medžiaga | PC/PPO |
Užrakinimo sistema | Snap-in |
Liepsnos klasė | UL-94-Vo |
Druskos rūko purškimo bandymas, sunkumo laipsnis 5 | IEC 60068-2-52 |
Jungčių sistema | Φ2,5 mm; Φ4 mm; Φ6mm;Φ10mm |
Nominali įtampa | 1500V nuolatinė srovė |
Nominali srovė | 30A (2,5 mm2; 4 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) 60A (10 mm2; 8AWG) |
Bandymo įtampa | 6 kV (50 HZ, 1 min.) |
Aplinkos temperatūros diapazonas | -40 ℃...+90 ℃ (IEC) -40 ℃ ...+75 ℃ (UL) |
Viršutinė ribinė temperatūra | +105 ℃ (IEC) |
Apsaugos laipsnis, suporuotas | IP67 |
nesuporuotas | IP2X |
Kištukinių jungčių atsparumas kontaktui | 0,5 mΩ |
Saugos klasė | Ⅱ |
Kontaktinė medžiaga | Kontaktinė medžiaga Messing, verzinnt vario lydinys, padengtas alavu |
Izoliacinė medžiaga | PC/PV |
Užrakinimo sistema | Snap-in |
Liepsnos klasė | UL-94-Vo |
Druskos rūko purškimo bandymas, sunkumo laipsnis 5 | IEC 60068-2-52 |
Jungčių sistema | Φ2,5 mm; Φ4 mm; Φ6mm;Φ10mm |
Nominali įtampa | 1000V nuolatinė srovė |
Nominali srovė | 30A (2,5 mm2; 4 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) |
Bandymo įtampa | 6 kV (50 HZ, 1 min.) |
Aplinkos temperatūros diapazonas | -40 ℃...+90 ℃ (IEC) -40 ℃ ...+75 ℃ (UL) |
Viršutinė ribinė temperatūra | +105 ℃ (IEC) |
Apsaugos laipsnis, suporuotas | IP67 |
nesuporuotas | IP2X |
Kištukinių jungčių atsparumas kontaktui | 0,5 mΩ |
Saugos klasė | Ⅱ |
Kontaktinė medžiaga | Netvarkingas, vario lydinys, padengtas alavu |
Izoliacinė medžiaga | PC/PPO |
Užrakinimo sistema | Snap-in |
Liepsnos klasė | UL-94-Vo |
Druskos rūko purškimo bandymas, sunkumo laipsnis 5 | IEC 60068-2-52 |
Jungčių sistema | Φ2,5 mm; Φ4 mm; Φ6mm;Φ10mm |
Nominali įtampa | 1000V nuolatinė srovė |
Nominali srovė | 30A (2,5 mm2; 4 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) |
Bandymo įtampa | 6 kV (50 HZ, 1 min.) |
Aplinkos temperatūros diapazonas | -40 ℃...+90 ℃ (IEC) -40 ℃ ...+75 ℃ (UL) |
Viršutinė ribinė temperatūra | +105 ℃ (IEC) |
Apsaugos laipsnis, suporuotas | IP67 |
nesuporuotas | IP2X |
Kištukinių jungčių atsparumas kontaktui | 0,5 mΩ |
Saugos klasė | Ⅱ |
Kontaktinė medžiaga | Netvarkingas, vario lydinys, padengtas alavu |
Izoliacinė medžiaga | PC/PV |
Užrakinimo sistema | Snap-in |
Liepsnos klasė | UL-94-Vo |
Druskos rūko purškimo bandymas, sunkumo laipsnis 5 | IEC 60068-2-52 |
