Nuolatinės srovės grandinės pertraukiklis LQL7-PV

CNLonQcom nuolatinės srovės grandinės pertraukiklis LQL7-PV 1P 2P 3P 4P 35 mm DIN bėgio laikiklis, skirtas PV sistemos perkrovai ir trumpojo jungimo apsaugai
●Vardinė įtampa: DC300V/600V/900V/1200V
●Vardinė srovė: 6A/10A/16A/20A/25A/32A/40A/50A/63A
●Pertraukimo galia Icu: 10kA
●Stulpai: 1P/2P/3P/4P
●Apvalkalo medžiaga: PA
●Laidininko medžiaga: varis
●Sertifikatas: CE, ROHS, ISO9001

Modelis:LQL7-PV

Siųsti užklausą

Alibaba

Prekės aprašymas

Nuolatinės srovės grandinės pertraukiklis LQL7-PV, kuris priima pritaikytus, teikia grandinės pertraukimo, trumpojo jungimo apsaugos, reguliavimo ir apsaugos funkcijas, efektyviai prailgindamas elektros įrangos eksploatavimo laiką.

Jie apsaugo elektros įrenginius nuo pažeidimų, kuriuos sukelia perkrovos, trumpieji jungimai ar kiti elektros gedimai.
1.DC grandinės pertraukikliai veiksmingai apsaugo nuo lanko gedimų ir lydymosi atsiradimo.
2.Jie padeda išvengti elektros šildymo gedimų.
3. Tinka ekstremalioms aplinkoms nuo -40 laipsnių Celsijaus iki 80 laipsnių Celsijaus.
4.Įrengtas IP65 UV spinduliams atsparus gaubtas, skirtas lauko instaliacijai.

Gaminio specifikacijų lentelė

LQL7-PV serijos grandinės pertraukiklis		LQL7-PV
Rėmo laipsnio vardinė srovė (A)		63
		Elektrinis veikimas
Vardinė darbinė įtampa (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
Nominali srovė (A)		6-10-16-20-25-32-40-50-63
Nominali izoliacijos įtampa Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
smūgio įtampa Uimp (kV)		4
Didžiausia pertraukimo galia lcu (kA)		6	6	6	6
Vykdyti pertraukimo pajėgumą lcs (%lcu)		75 %	75 %	75 %	75 %
Kreivės tipas		C
Kelionės tipas		Termomagnetinis
Mechaninis	Faktinė vidutinė vertė	20000
	Standartinė vertė	8500
Elektrinis	Faktinė vidutinė vertė	2500
	Standartinė vertė	1500
		Valdymas ir indikacija
Šunto atleidimas (SHT)		Parinktis
Žemos įtampos išleidimas (UNT)
Pagalbinis kontaktas (AX)
Signalizacijos kontaktas (AL)
		Pajungimas ir montavimas
Laidų talpa (mm2)		≤ 32A, 1 ~ 25 mm2, 1 ≥ 40 A, 10 ~ 35 mm2
Aplinkos temperatūra (℃)		-90
Aukštis virš jūros lygio		≤ 2000
Santykinis drėkinimas		≤ 95 %
Taršos lygis		3
Diegimo aplinka		Nėra akivaizdaus smūgio ir vibracijos
Montavimo kategorija		Ⅲ klasė
Montavimas		DIN standartinis bėgis

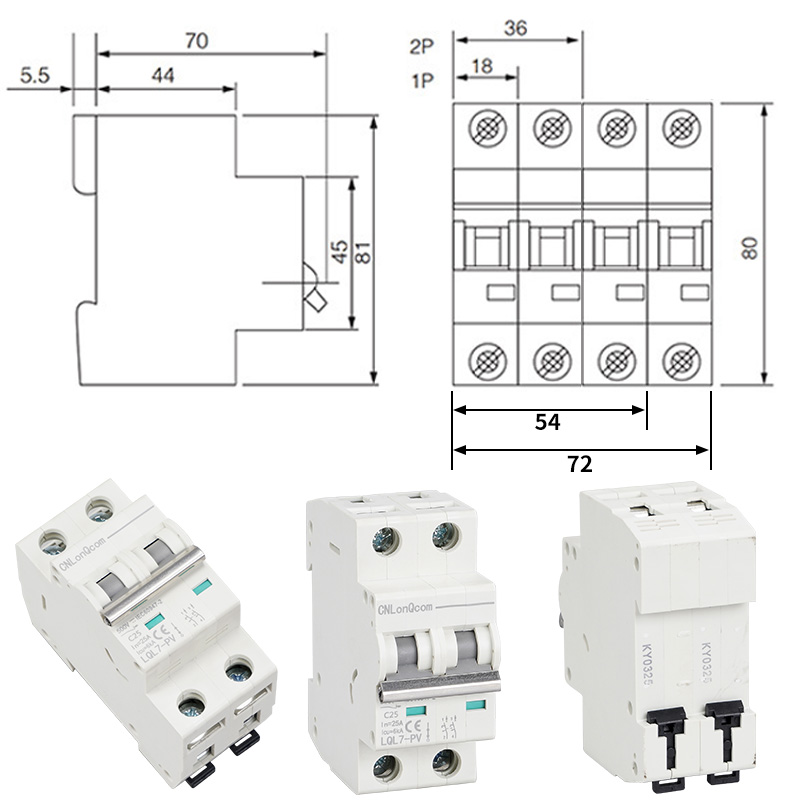

Matmenys (mm)

Pagrindiniai gaminio vaizdai, dizaino brėžiniai ir taikymo scenarijai.
